NEMA 14 Биполярен 0.9deg 0.067Nm (9.3oz.in) 0.4A 4.3V 35x35x20mm 4-жилен стъпков двигател
Номер на частта на производителя: 35H020HM-0404
Размер на рамката: 35х35 мм
Тип на двигателя: Биполярен стъпков двигател
Ъгъл на стъпка: 0,9 градуса
Задържащ въртящ момент: 0.067Nm(9.3oz.in)
Номинален ток/фаза: 0.4A
Напрежение: 4.3V
Фазово съпротивление: 10,8 ома
Индуктивност: 11mH ± 20% (1KHz)
Дължина на тялото: 20 мм
- Бърза доставка
- Гарантиране на качеството
Налична персонализация
представяне на продукта
Технически параметър
|
Вещ |
Спецификации |
|
Точност на ъгъла на стъпка |
±5% |
|
Точност на съпротивлението |
±10% |
|
Точност на индуктивността |
±20% |
|
Покачване на температурата |
80K Макс. |
|
Температура на околната среда |
-20 градус ~+50 градус |
|
Изолационно съпротивление |
100MΩMin.@ 500VDC |
|
Диелектрична якост |
Една минута при 500VAC∙5mA Макс. |
|
Радиална игра на вала |
0.06 Макс.@450g |
|
Аксиална игра на вала |
0.08 Макс.@450g |
Техническа Спецификация
|
Модел № |
Полярен |
Оценен |
Текущ/ |
Съпротивление/ |
Индуктивност/ |
Задържане |
# на |
Ротор |
Тегло |
Дължина |
|
|
35H020HM-0404 |
Биполярно |
V |
A |
Ω |
Мз |
унция |
кгф %ц2%б7 см |
4 |
g∙ cm2 |
килограма |
мм |
|
4.3 |
0.4 |
10.8 |
11 |
9.3 |
0.67 |
8 |
0.1 |
20 |
|||
Механично измерение

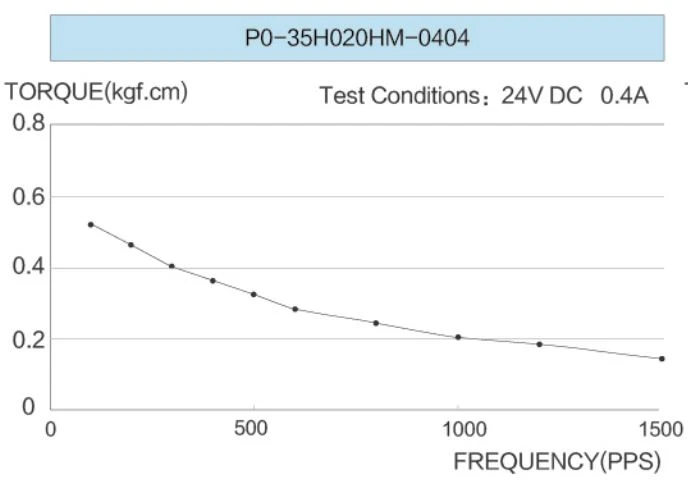

Крива на въртящия момент при издърпване
ЧЗВ
Въпрос: Какво е времето за доставка на вашите двигатели?
О: Като цяло времето за производство на нашите двигатели е около 30-35 дни (за спешни поръчки можем да ускорим). Времето за транспортиране зависи от начина на транспортиране, който нашите клиенти изберат.
В: Къде се намира вашата фабрика?
О: Нашата фабрика се намира в град Чанжу, провинция Дзянсу, Китай.
В: Каква е функцията на задвижването със стъпков двигател?
О: Той действа като интерфейс между системата за управление (като микроконтролер или PLC) и стъпковия двигател. Основната функция на драйвера е да регулира тока, протичащ през намотките на двигателя, и да контролира времето и последователността на електрическите импулси, които движат двигателя. Водачът гарантира, че двигателят получава необходимата мощност и точно следва желания профил на движение.
