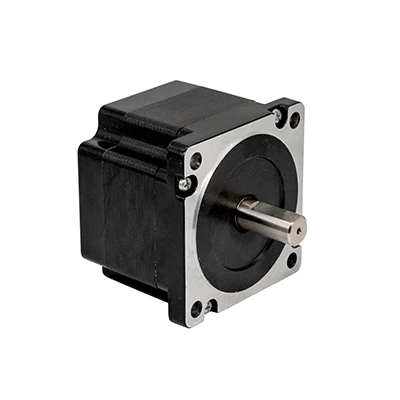

NEMA 14 Bipolar 1.8deg 0.18Nm (25oz.in) 0.7A 4.6V 35x35x33mm 4-жилен стъпков двигател

NEMA 14 Bipolar 1.8deg 0.18Nm (25oz.in) 0.7A 4.6V 35x35x33mm 4-жилен стъпков двигател

Номер на частта на производителя: 35H033H-0704
Размер на рамката: 35х35 мм
Тип на двигателя: Биполярен стъпков двигател
Ъгъл на стъпка: 1,8 градуса
Задържащ въртящ момент: 0.18Nm(25oz.in)
Номинален ток/фаза: 0.7A
Напрежение: 4.6V
Фазово съпротивление: 6.5ohms
Индуктивност: 9.4mH ± 20% (1KHz)
Дължина на тялото: 33 мм

Изпрати запитване
  • Бърза доставка
  • Гарантиране на качеството
  • Customization AvailableНалична персонализация
представяне на продукта

Технически параметър

Вещ

Спецификации

Точност на ъгъла на стъпка

±5%

Точност на съпротивлението

±10%

Точност на индуктивността

±20%

Покачване на температурата

80K Макс.

Температура на околната среда

-10 градус ~+50 градус

Изолационно съпротивление

100MΩMin.@ 500VDC

Диелектрична якост

Една минута при 500VAC∙5mA Макс.

Радиална игра на вала

0.06 Макс.@450g

Аксиална игра на вала

0.08 Макс.@450g



Техническа Спецификация

Модел №

Полярен

Оценен
Волтаж

Текущ/
Фаза

Съпротивление/
Фаза

Индуктивност/
Фаза

Задържане
Въртящ момент

# на
Води

Ротор
инерция

Тегло

Дължина

35H033H-0704

Биполярно

V

A

Ω

Мз

унция

кгф %ц2%б7 см

4

г%е2�� см2

килограма

мм

4.6

0.7

6.5

9.4

25

1.8

14

0.16

33



31

Крива на въртящия момент при издърпване

30



ЧЗВ

Въпрос: Какво е местоположението на вашата фабрика

О: Нашата фабрика се намира в град Чанжу, провинция Дзянсу, Китай.



Въпрос: Какъв е фиксиращият момент?

О: Фиксиращият въртящ момент е въртящият момент, при който статорът блокира ротора, когато стъпковият двигател не е под напрежение.



Въпрос: Каква е точността на стъпковия двигател и кумулативна ли е?

О: Общата точност на стъпковия двигател е 3-5% от ъгъла на стъпката и не е кумулативна.



В: Какви са обичайните размери на стъпковите двигатели?

О: Стъпковите двигатели се предлагат в различни размери, вариращи от малки двигатели Nema6, Nema8, Nema 11 и т.н., използвани в миниатюрни приложения, до по-големи двигатели NEMA 23, 24 или 34, използвани в индустриални машини. Обозначаването на размера следва стандартите на Националната асоциация на производителите на електротехника (NEMA).



Въпрос: Какво означава "NEMA"?

О: NEMA означава стандартите, определени от „Националната асоциация на производителите на електротехника“, която се състои от 560 големи производители на електроенергия в Съединените щати, основно състоящи се от производители на оборудване и устройства за генериране на електроенергия, пренос, разпределение и енергийни приложения. Целта на стандартната настройка е да се премахнат недоразуменията между производителите на електрически продукти и потребителите и да се уточни безопасността на приложенията на тези продукти.
