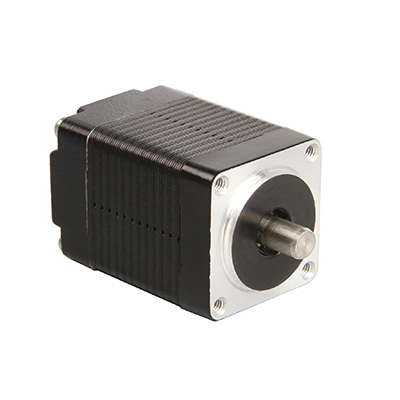

NEMA 8 Bipolar 1.8deg 0.04Nm (5.6oz.in) 0.6A 6V 20x20x38mm 4-жилен стъпков двигател

Технически параметър

Вещ	Спецификации
Точност на ъгъла на стъпка	±5%
Точност на съпротивлението	±10%
Точност на индуктивността	±20%
Покачване на температурата	80K Макс.
Температура на околната среда	-20 градус ~+50 градус
Изолационно съпротивление	100MΩMin.@ 500VDC
Диелектрична якост	Една минута C @250VAC∙5mA Макс.
Радиална игра на вала	0.06 Макс.@450g
Аксиална игра на вала	0.08 Макс. при 100 g



Техническа Спецификация

Модел №	Полярен	Оценен Волтаж	Текущ/ Фаза	Съпротивление/ Фаза	Индуктивност/ Фаза	Задържане Въртящ момент		# на Води	Ротор инерция	тегло	Височина
		V	A	Ω	Мз	унция	кгф %ц2%б7 см		г %ц2%б7 см2	килограма	мм
20H038H-0604	Биполярно	6.0	0.6	10	5.5	5.6	0.4	4	3.3	0.08	38







Крива на въртящия момент при издърпване









































ЧЗВ

Въпрос: Какви са предимствата от използването на скоростна кутия в стъпков двигател?

О: Добавянето на скоростна кутия към система със стъпков двигател може да осигури няколко предимства:

1. Повишен въртящ момент: Скоростната кутия позволява намаляване на скоростта на двигателя, като същевременно увеличава изходящия въртящ момент. Скоростната кутия намалява скоростта на въртене на двигателя и пропорционално увеличава въртящия момент на изходния вал. Това е от полза, когато е необходим по-висок въртящ момент за задвижване на товара.



2. Подобрена точност на позициониране: Използването на скоростна кутия със стъпков двигател може да подобри точността на позициониране на системата. Намаляването на скоростта на двигателя, постигнато от скоростната кутия, увеличава разделителната способност на двигателя и позволява по-фини стъпки, което води до подобрена точност на позициониране и по-плавно движение.



3. Повишена способност за обработка на товара: Чрез добавяне на скоростна кутия, стъпковият двигател може да се справи с по-тежки товари, които може да надхвърлят директния капацитет на двигателя. Увеличеният въртящ момент, осигурен от скоростната кутия, позволява на двигателя да управлява по-големи или по-предизвикателни товари с лекота.



4. Подобрена възможност за задвижване назад: В някои приложения може да е желателно да се позволи ръчно преместване на товара или възможност за задвижване назад. Добавянето на скоростна кутия може да улесни това, като намали въртящия момент на двигателя и позволи по-плавно ръчно движение на товара.



5. Намаляване на скоростта: Може да се използва скоростна кутия за намаляване на изходната скорост на двигателя. Това е полезно, когато приложението изисква по-ниски скорости на въртене или когато е необходимо съвпадение на скоростта на двигателя със задвижвания товар.
