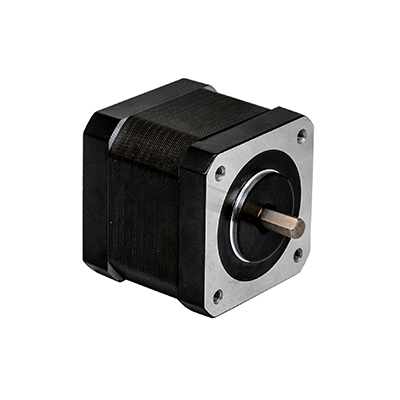

NEMA 17 Bipolar 3.6deg 0.053Nm (7.4oz.in) 0.1A 9.8V 42x42x34mm 4-жилен стъпков двигател
Номер на частта на производителя: 42H034HF-0104
Размер на рамката: 42х42 мм
Тип на двигателя: Биполярен стъпков двигател
Ъгъл на стъпка: 3,6 градуса
Задържащ въртящ момент: 0.053Nm(7.4oz.in)
Номинален ток/фаза: 0.1A
Напрежение: 9.8V
Съпротивление/фаза: 98 ома
Индуктивност: 200mH ± 20% (1KHz)
Дължина на тялото: 34 мм
- Бърза доставка
- Гарантиране на качеството
Налична персонализация
представяне на продукта
Технически параметър
|
Вещ |
Спецификации |
|
Точност на ъгъла на стъпка |
±5% |
|
Точност на съпротивлението |
±10% |
|
Точност на индуктивността |
±20% |
|
Покачване на температурата |
80K Макс. |
|
Температура на околната среда |
-20 градус ~+50 градус |
|
Изолационно съпротивление |
100MΩMin.@ 500VDC |
|
Диелектрична якост |
Една минута при 500VAC∙5mA Макс. |
|
Радиална игра на вала |
0.06 Макс.@450g |
|
Аксиална игра на вала |
0.08 Макс.@450g |
Техническа Спецификация
|
Модел № |
Полярен |
Оценен |
Текущ/ |
Съпротивление/ |
Индуктивност/ |
Задържане |
# на |
Ротор |
Тегло |
Дължина |
|
|
V |
A |
Ω |
mH |
унция |
kgf · cm |
g∙ cm2 |
килограма |
мм |
|||
|
42H034HF-0104 |
Биполярно |
9.8 |
0.1 |
98 |
200 |
7.4 |
0.53 |
|
20 |
0.2 |
34 |
Крива на въртящия момент при издърпване
ЧЗВ
В: Могат ли стъпковите двигатели да се използват за линейно движение?
О: Да, стъпковите двигатели могат да се използват за приложения с линейно движение. Докато стъпковите двигатели обикновено се свързват с въртеливо движение, те могат да се използват и за задвижване на линейно движение чрез свързване на двигателя към линеен задвижващ механизъм или други механизми. Има няколко метода за постигане на линейно движение със стъпков двигател:
1. Ходови винтове: Ходовият винт може да бъде свързан към вала на стъпковия двигател, преобразувайки въртеливото движение в линейно движение. Докато моторът се върти, той задвижва водещия винт, който от своя страна движи гайка или шейна по протежение на винта, създавайки линейно изместване.
2. Системи с ремъци и шайби: Системата с ремъци и шайби може да се използва за прехвърляне на въртеливото движение на стъпковия двигател към линейно движение. Моторът задвижва шайба, свързана с колан, а коланът след това се закрепва към каретка или товар, което го кара да се движи по линейна траектория.
3. Механизми на зъбна рейка и зъбно колело: Може да се използва настройка на зъбна рейка и зъбно колело за преобразуване на въртеливото движение на стъпковия двигател в линейно движение. Въртеливото движение на двигателя се трансформира в линейно движение чрез захващане на зъбното колело на двигателя с рейка, която премества товара или каретката по линейния път.
4. Линейни задвижващи механизми: Стъпковите двигатели могат да бъдат интегрирани в линейни задвижващи механизми, които са проектирани специално за линейно движение. Линейните задвижващи механизми могат да включват механизми с винтово задвижване, системи с ремъчно задвижване или други механизми за линейно движение. Стъпковият двигател осигурява необходимата задвижваща сила на задвижващия механизъм за постигане на линейно движение.
