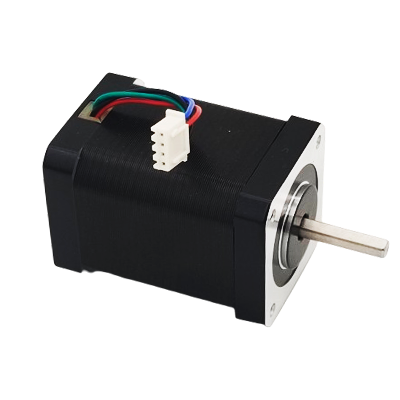

NEMA 17 Bipolar 1.8deg 0.65Nm 4V 1.5A 42x42x60mm 4-жилен стъпков двигател

NEMA 17 Bipolar 1.8deg 0.65Nm 4V 1.5A 42x42x60mm 4-жилен стъпков двигател

Номер на част на производителя: 42H060H-1504-012
Размер на рамката: 42х42 мм
Тип двигател: Биполярен стъпков
Задържащ въртящ момент: 6,5 kgf.cm
Номинален ток/фаза: 1,5 A
Номинално напрежение: 4 V
Конектор: XH-4
Често срещано приложение: 3D принтер, CNC машини, текстилни машини и др

Изпрати запитване
42H060H-1504-012 ЛИСТ С ДАННИ
  • Бърза доставка
  • Гарантиране на качеството
  • Customization AvailableНалична персонализация
представяне на продукта

Обща спецификация

Точност на ъгъла на стъпка

±5%

Точност на съпротивлението

±10%

Точност на индуктивността

±20%

Покачване на температурата

80K Макс.

Температура на околната среда

-20 градус ~+50 градус

Изолационно съпротивление

100MΩMin.@ 500VDC

Диелектрична якост

Една минута при 500VAC∙5mA Макс.

Радиална игра на вала

0.06 Макс.@450g

Аксиална игра на вала

0.08 Макс.@450g



Електрическа спецификация

Номер на модела 42H060H-1504-012
Тип двигател Биполярно
Ъгъл на стъпка 1,8 градуса ±5%
Брой фази 2
Задържащ въртящ момент 6,5 kgf.cm
Номинален ток/фаза 1,5 A (пикова стойност)
Номинално напрежение 4 V
Фазова устойчивост 2,7 Ω±10%（20 градуса）
Фазова индуктивност 6,5 mH±20% (1kHz 1V RMS)
Инерция на ротора 82 г.см%ц2%б2



Физическа спецификация

Размер на рамка 42х42 мм
Височина 60 мм
Диаметър на вала Φ4,5 mm
Дължина на предния вал 24 мм
D-образна дължина на вала 22 мм
Брой олово 4
Дължина на повода 45 мм
Габарит на проводника АВГ26
Тегло 0.50 кг



Връзка

A

B

C

D

ЧЕРЕН

ЧЕРВЕН

ЗЕЛЕНО

СИН



ЧЗВ

Въпрос: Как промените в напрежението влияят на работата на двигателя NEMA 17?

A: Промените в напрежението могат да повлияят на скоростта и въртящия момент на двигателя. Препоръчва се използването на регулирано захранване.



В: Могат ли двигателите NEMA 17 да се използват в конфигурации с двоен вал?

О: Някои двигатели NEMA 17 се предлагат в конфигурации с двоен вал, което позволява допълнителни аксесоари или приставки.



В: Как се определя точността на двигател NEMA 17?

О: Точността се влияе от фактори като разделителна способност на стъпки, микростъпки и механични характеристики на системата.



В: Какво е въздействието на резонанса върху ефективността на двигателите NEMA 17?

О: Резонансът може да доведе до вибрации и намалена ефективност. Важно е да работите с двигателя далеч от резонансни честоти.
